Mạch quản lý pin lithium BMS là hệ thống bảo vệ thông minh đảm bảo an toàn và tối ưu hiệu suất pin. Là chuyên gia hàng đầu về giải pháp pin lithium tại Việt Nam, Soner giải thích chi tiết cấu trúc, chức năng và ứng dụng của BMS trong các hệ thống năng lượng hiện đại.
BMS Mạch Quản Lý Pin Lithium Là Gì - Định Nghĩa Và Vai Trò Cơ Bản
Mạch quản lý pin lithium BMS viết tắt từ Hệ Thống Quản Lý Pin được xem như bộ não của pin li-ion. Đây là thành phần quan trọng nhất trong bất kỳ gói pin lithium nào, đóng vai trò làm cầu nối thông minh giữa pin và người dùng.
BMS hoạt động như trung tâm điều khiển và giám sát tập trung, liên tục theo dõi trạng thái của từng cell pin trong gói pin. Không giống như pin chì cũ có thể hoạt động độc lập một cách tương đối an toàn, pin lithium bắt buộc phải có mạch quản lý pin lithium để đảm bảo vận hành ổn định và an toàn.
Về cấu trúc vật lý, BMS bao gồm bản mạch PCB nhỏ gọn được đặt gần nhóm cell pin, kết nối trực tiếp với từng cell thông qua dây cân bằng. Kích thước của BMS thay đổi đáng kể theo công suất ứng dụng, từ 20x30mm cho điện thoại di động đến 200x300mm cho xe điện có công suất lớn.
Vai trò cơ bản của mạch quản lý pin lithium là đảm bảo mỗi cell pin hoạt động trong giới hạn an toàn về điện áp, dòng điện và nhiệt độ. BMS cũng thực hiện chức năng cân bằng giữa các cell để tối ưu hóa dung lượng sử dụng và kéo dài tuổi thọ pin.
Thành Phần Cấu Tạo Và Kiến Trúc Trong BMS

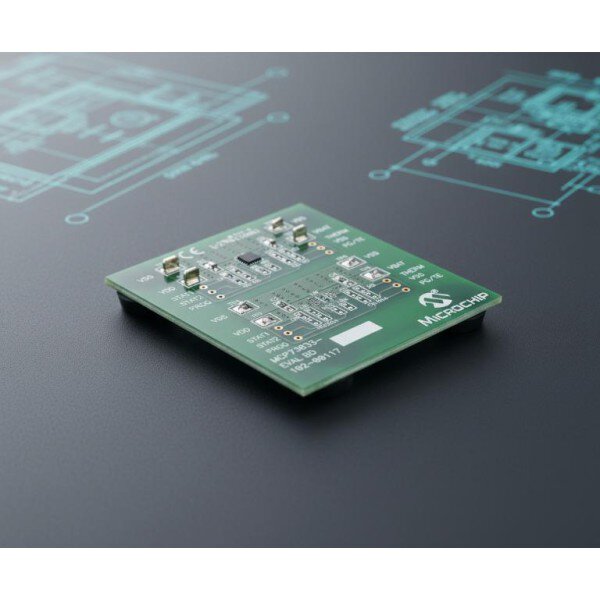

Kiến trúc của mạch quản lý pin lithium được thiết kế theo nguyên lý phân tầng với các thành phần chức năng riêng biệt. Chip điều khiển tích hợp là tâm điểm của hệ thống, chịu trách nhiệm kiểm soát toàn bộ hoạt động của các công tắc MOS để bật tắt mạch sạc và xả.
Mạch thu thập tín hiệu AFE đóng vai trò thu thập dữ liệu từ các cảm biến về điện áp từng cell, dòng điện và nhiệt độ. Sau đó, bộ vi xử lý MCU nhận dữ liệu từ AFE, thực hiện các thuật toán phức tạp để đánh giá trạng thái pin và đưa ra quyết định điều khiển phù hợp.
Cảm Biến Và Thiết Bị Đo Lường
Hệ thống cảm biến trong mạch quản lý pin lithium bao gồm ba loại chính. Cảm biến điện áp có nhiệm vụ đo điện áp từng cell với độ chính xác cao ±0.05V, đảm bảo phát hiện kịp thời tình trạng quá sạc hoặc quá xả của bất kỳ cell nào.
Cảm biến dòng điện giám sát dòng nạp và xả qua shunt resistor với độ chính xác ±5%, cho phép BMS tính toán chính xác năng lượng đi vào và ra khỏi pin. Thông tin này quan trọng để xác định dung lượng còn lại và bảo vệ quá dòng.
Cảm biến nhiệt độ NTC 10K được đặt tại các vị trí chiến lược để phát hiện điều kiện nhiệt bất thường với độ chính xác ±2°C. Khi nhiệt độ vượt ngưỡng an toàn, BMS sẽ kích hoạt các biện pháp bảo vệ như giảm dòng sạc hoặc tắt hệ thống hoàn toàn.

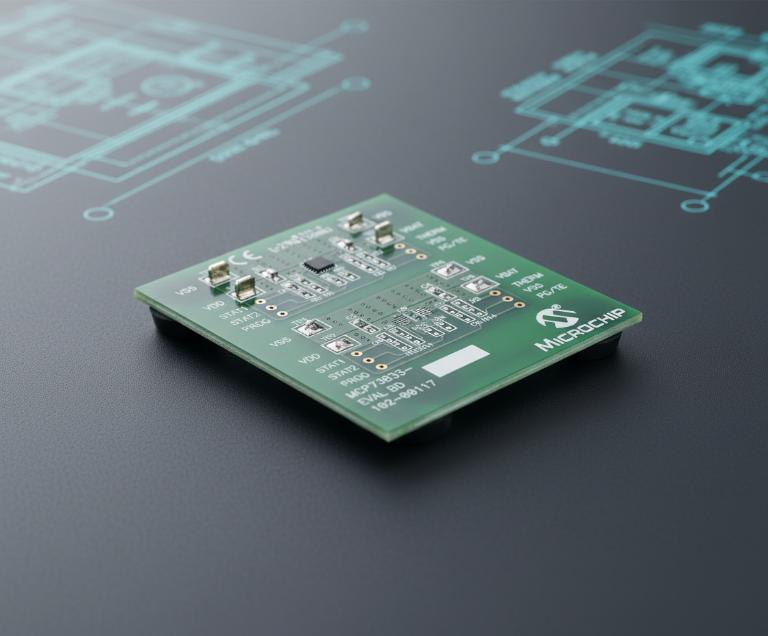

Hệ Thống Bảo Vệ Thứ Cấp
Công tắc MOS 8205A trong mạch quản lý pin lithium đóng vai trò then chốt trong việc điều khiển dòng điện bật tắt mạch sạc và xả. Đây là linh kiện có khả năng chuyển mạch nhanh với tổn hao công suất thấp, đảm bảo hiệu suất cao cho toàn hệ thống.
FUSE thực hiện chức năng bảo vệ thứ cấp, sẵn sàng cắt dòng điện tối đa khi các biện pháp bảo vệ chính không kịp phản ứng. Đây là lớp bảo vệ cuối cùng ngăn chặn sự cố nghiêm trọng có thể dẫn đến cháy nổ.
Diode TVS ngăn chặn sự cố đột biến điện áp từ nguồn bên ngoài, bảo vệ các chip IC nhạy cảm khỏi hư hỏng. Thành phần này đặc biệt quan trọng trong môi trường có nhiều thiết bị điện tử hoạt động.
Chức Năng Giám Sát Và Bảo Vệ Pin Của BMS
Chức năng bảo vệ quá áp của mạch quản lý pin lithium được kích hoạt khi điện áp cell vượt ngưỡng 4.3V, ngay lập tức ngắt mạch sạc để tránh hư hỏng cell. Tương tự, bảo vệ thấp áp kích hoạt khi điện áp giảm xuống dưới 2.3V, ngăn pin xả sâu gây giảm tuổi thọ.
Bảo vệ quá dòng sạc và xả được thiết kế để phát hiện dòng điện vượt ngưỡng cho phép, có thể dẫn đến hiện tượng nóng và cháy pin. BMS cũng có khả năng phát hiện ngắn mạch và ngắt mạch trong thời gian cực nhanh dưới 10 micro giây.
Bảo Vệ Nhiệt Độ Và Cân Bằng Pin
Hệ thống giám sát nhiệt độ trong mạch quản lý pin lithium hoạt động trong phạm vi 0-60°C, tự động điều khiển quạt làm mát khi phát hiện nhiệt độ cao. Ở nhiệt độ thấp, BMS có thể tạm dừng sạc để tránh hình thành lithium kim loại nguy hiểm.
Chức năng cân bằng điện áp giữa các cell trong gói pin đảm bảo tất cả cell đều được sử dụng tối đa dung lượng. Quá trình này giúp tránh tình trạng một số cell đầy trong khi số khác còn dung lượng, tối ưu hóa hiệu suất tổng thể.
Có hai phương pháp cân bằng chính: cân bằng thụ động có chi phí thấp nhưng hiệu suất chỉ 60%, và cân bằng chủ động có hiệu suất lên đến 90% nhưng phức tạp và đắt đỏ hơn. Soner Việt Nam khuyến cáo lựa chọn phương pháp phù hợp với yêu cầu ứng dụng cụ thể.
Xác Định Dung Lượng Còn Lại
Thuật toán tính toán SOC trong mạch quản lý pin lithium theo dõi chính xác năng lượng sạc vào và xả ra từng cell theo thời gian. Thông tin này được tích hợp qua nhiều chu kỳ để đưa ra ước tính dung lượng còn lại tin cậy.
Fuel Gauge hiển thị phần trăm pin còn lại một cách trực quan cho người dùng, tương tự như đồng hồ xăng trên ô tô. Tính năng này đặc biệt quan trọng đối với các thiết bị di động và xe điện.
BMS đảm bảo pin lithium không bị chết đột ngột như pin chì acid thông thường, cho phép người dùng dự đoán và lên kế hoạch sạc phù hợp.
Nguyên Lý Hoạt Động Chi Tiết Của BMS
Quy trình sạc trong mạch quản lý pin lithium bắt đầu bằng việc phát hiện bộ sạc được kết nối thông qua cổng sạc. BMS kiểm tra điện áp hiện tại của từng cell và tính toán dòng sạc an toàn dựa trên nhiệt độ và trạng thái pin, sau đó kích hoạt MOS sạc để cho phép dòng điện đi vào pin.
Trong quá trình sạc, BMS liên tục giám sát và điều chỉnh dòng sạc để đảm bảo không cell nào bị quá sạc. Khi pin gần đầy, BMS chuyển sang chế độ sạc duy trì để bảo vệ pin khỏi hư hỏng do quá sạc.
Quy trình xả diễn ra tương tự khi BMS phát hiện tải được kết nối. Hệ thống kiểm tra điện áp an toàn của từng cell, giám sát liên tục dòng xả để tránh quá dòng, và sẵn sàng ngắt mạch khi phát hiện bất kỳ điều kiện nguy hiểm nào.

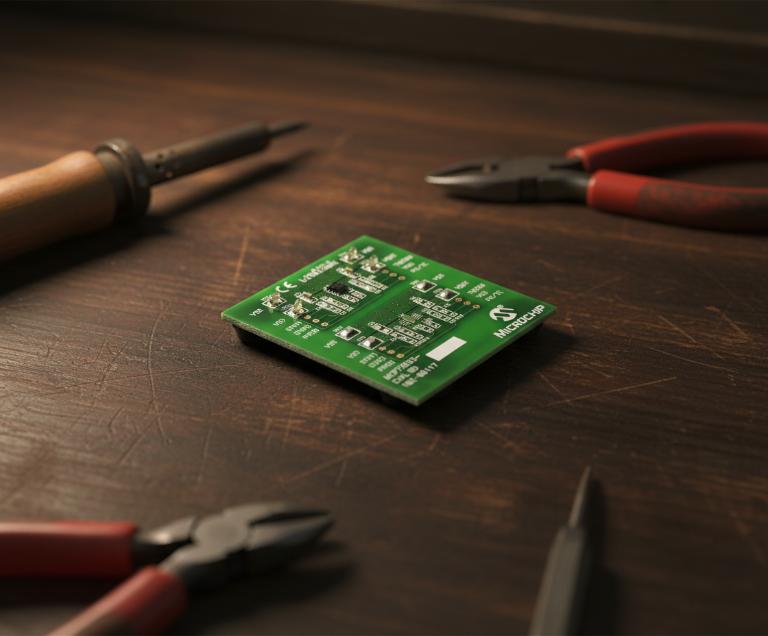

Giao Tiếp Và Truyền Dữ Liệu
Giao thức CAN bus được sử dụng rộng rãi trong mạch quản lý pin lithium cho xe điện nhờ tốc độ truyền cao và độ tin cậy cao trong môi trường nhiễu. Giao thức này cho phép BMS giao tiếp với hệ thống quản lý xe và các thiết bị khác.
Đối với thiết bị cầm tay và ứng dụng quy mô nhỏ, giao thức I2C và UART được ưa chuộng do đơn giản và chi phí thấp. Các giao thức này phù hợp cho giao tiếp địa phương với vi xử lý chính của thiết bị.
BMS thông minh hiện đại tích hợp kết nối Bluetooth và WiFi, cho phép người dùng theo dõi trạng thái pin qua ứng dụng di động. Tính năng này đặc biệt hữu ích cho hệ thống năng lượng mặt trời và xe điện cần giám sát từ xa.
Phân Loại BMS Và Phân Tích Từng Loại
BMS cơ bản chuyên thực hiện các chức năng bảo vệ cơ bản như quá áp, thấp áp, quá dòng với chi phí thấp và độ tin cậy cao. Loại này phù hợp cho các ứng dụng đơn giản không cần tính năng giám sát phức tạp.
Mạch quản lý pin lithium thông minh bổ sung khả năng giao tiếp Bluetooth, WiFi, cho phép theo dõi và điều khiển từ xa qua ứng dụng smartphone. Người dùng có thể xem thông tin chi tiết về từng cell, lịch sử sạc xả và nhận cảnh báo khi có sự cố.
BMS Chuyên Dụng Theo Ứng Dụng
- BMS cho hệ thống năng lượng mặt trời được tối ưu hóa cho việc sạc năng lượng DC từ tấm pin qua bộ điều khiển MPPT. Loại BMS này thường có khả năng làm việc với điện áp cao và dòng sạc biến đổi theo điều kiện ánh sáng.
- BMS xe điện được thiết kế để quản lý gói pin lớn với dòng cao 100-300A và từ 48 đến 400 cell pin. Hệ thống này tích hợp các tính năng an toàn nghiêm ngặt và khả năng giao tiếp toàn diện với hệ thống điều khiển xe.
- BMS cho thiết bị UPS, drone và thiết bị cầm tay đòi hỏi kích thước nhỏ gọn, trọng lượng nhẹ nhưng vẫn đảm bảo đầy đủ tính năng bảo vệ và giám sát cần thiết.
Hướng Dẫn Lựa Chọn Và Thông Số Kỹ Thuật BMS
Việc tính toán điện áp danh định phù hợp là bước đầu tiên quan trọng khi lựa chọn mạch quản lý pin lithium. Gói pin 3 cell nối tiếp (3S) cần BMS 12V, gói 4S cần BMS 16V, tương ứng với điện áp danh định của từng loại pin.
Dòng bảo vệ tối đa liên tục của BMS phải phù hợp hoặc lớn hơn dòng xả tối đa của hệ thống. Việc dự trữ 20-30% công suất giúp đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt và kéo dài tuổi thọ BMS.

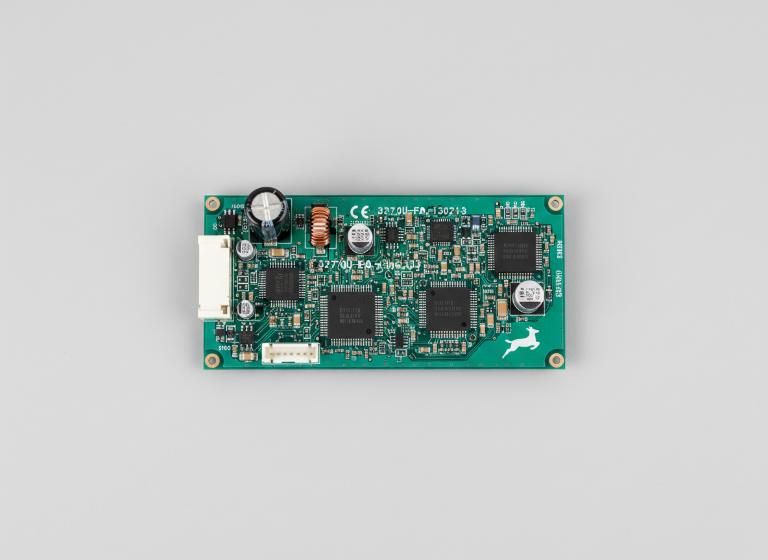

Số Lượng Cell Và Tính Năng Cân Bằng
Mạch quản lý pin lithium phải có số kênh cân bằng bằng hoặc lớn hơn số cell trong gói pin. Thiếu kênh cân bằng sẽ dẫn đến một số cell không được cân bằng, gây mất cân bằng dung lượng và giảm hiệu suất tổng thể.
Cân bằng chủ động mặc dù có hiệu suất cao 90% nhưng phức tạp và đắt đỏ, thường được sử dụng cho các ứng dụng cao cấp. Cân bằng thụ động rẻ tiền và đơn giản nhưng hiệu suất chỉ đạt 60%, phù hợp cho ứng dụng phổ thông.
Độ Chính Xác Và Tiêu Chuẩn An Toàn
BMS chất lượng cao yêu cầu hoạt động ổn định trong khoảng nhiệt độ rộng từ -20°C đến +60°C. Khả năng này đảm bảo thiết bị hoạt động tin cậy trong mọi điều kiện thời tiết và môi trường làm việc khác nhau.
Các chứng chỉ chất lượng quốc tế như IEC 61427, UL 2054, CE, FCC và RoHS là minh chứng cho chất lượng và độ an toàn của mạch quản lý pin lithium. Soner Việt Nam khuyến cáo chỉ sử dụng các sản phẩm có đầy đủ chứng chỉ để đảm bảo an toàn tối đa.
Ứng Dụng BMS Trong Các Hệ Thống Năng Lượng Hiện Đại
BMS xe điện phải quản lý gói pin khổng lồ với hàng trăm cell và dòng điện lên đến 300A. Hệ thống này cần khả năng giao tiếp nhanh chóng với bộ điều khiển xe để đảm bảo hiệu suất và an toàn tối ưu trong mọi điều kiện vận hành.
Trong hệ thống năng lượng mặt trời, mạch quản lý pin lithium kiểm soát quá trình sạc từ tấm pin qua bộ điều khiển MPPT. BMS phải thích ứng với sự thay đổi của năng lượng mặt trời theo giờ trong ngày và điều kiện thời tiết.
BMS Thiết Bị Điện Tử Và Công Nghiệp
- Hệ thống UPS sử dụng mạch quản lý pin lithium để đảm bảo chuyển đổi nguồn điện không gián đoạn khi mất điện. BMS cần phản ứng cực nhanh và duy trì hoạt động ổn định trong thời gian dài.
- BMS cho pin điện thoại và laptop đòi hỏi kích thước cực nhỏ và nhẹ, nhưng vẫn phải đảm bảo đầy đủ tính năng bảo vệ. Loại BMS này thường được tích hợp trực tiếp vào bản mạch chính của thiết bị.
- BMS cho drone, robot và thiết bị công nghiệp cần cân bằng giữa trọng lượng nhẹ và khả năng quản lý năng lượng hiệu quả. Những ứng dụng này thường yêu cầu tính năng giám sát từ xa và báo cáo trạng thái liên tục.
Tiêu Chuẩn An Toàn Và Chứng Chỉ Chất Lượng
Tiêu chuẩn IEC 61427 quy định yêu cầu kỹ thuật cho pin thứ cấp sử dụng trong các ứng dụng năng lượng tái tạo. UL 2054 tập trung vào an toàn pin sạc và hệ thống quản lý pin trong thiết bị gia dụng và thương mại.
Chứng chỉ CE đảm bảo sản phẩm tuân thủ các yêu cầu an toàn châu Âu, FCC xác nhận tuân thủ quy định về nhiễu điện từ tại Mỹ. RoHS đảm bảo sản phẩm không chứa các chất độc hại, còn chỉ số IP rating xác định khả năng chống bụi và nước.
Quy trình kiểm nghiệm chất lượng mạch quản lý pin lithium bao gồm thử nghiệm nhiệt độ, độ bền cơ học, khả năng chống nhiễu điện từ trong thời gian từ vài tuần đến vài tháng. Quá trình này đảm bảo sản phẩm hoạt động ổn định trong điều kiện thực tế.

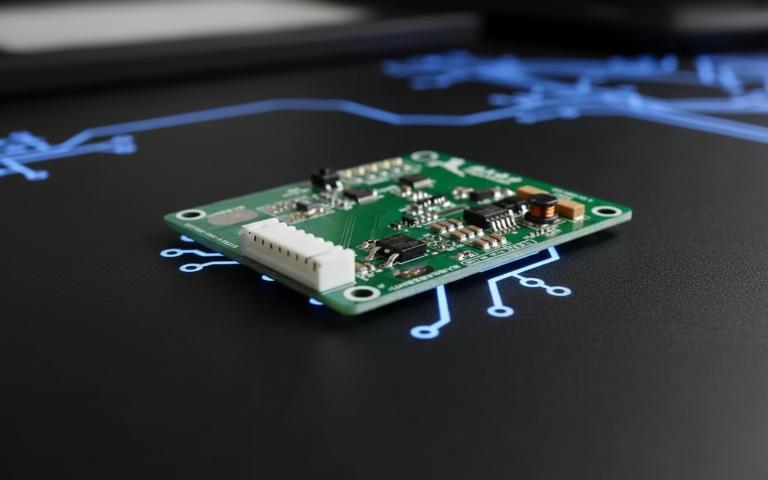

Bảo Trì Chẩn Đoán Và Khắc Phục Sự Cố BMS
Các lỗi thường gặp trong mạch quản lý pin lithium bao gồm BMS không phát hiện tình trạng quá áp do cảm biến hỏng, mất cân bằng giữa các cell do mạch cân bằng lỗi, hoặc sai số đo nhiệt độ do cảm biến NTC bị oxy hóa.
Để bảo trì tối ưu, BMS nên được lưu trữ ở nhiệt độ 20-30°C với độ ẩm 30-80%. Tránh để pin sạc quá 95% hoặc xả dưới 10% trong thời gian dài để duy trì tuổi thọ và hiệu suất hệ thống.
Việc tối ưu hiệu suất có thể thực hiện bằng cách sử dụng ứng dụng giám sát để theo dõi xu hướng hoạt động pin, điều chỉnh ngưỡng bảo vệ phù hợp với đặc điểm hệ thống cụ thể và thực hiện cân bằng định kỳ khi cần thiết.
Xu Hướng Phát Triển Tương Lai Công Nghệ BMS
Tích hợp trí tuệ nhân tạo và học máy vào mạch quản lý pin lithium đang mở ra khả năng dự báo tuổi thọ pin chính xác và tối ưu hóa chiến lược sạc tự động. Công nghệ này giúp kéo dài tuổi thọ pin và giảm chi phí bảo trì.
BMS kết nối IoT cho phép giám sát fleet pin từ trung tâm dữ liệu đám mây, đặc biệt hữu ích cho các doanh nghiệp vận tải điện và hệ thống năng lượng phân tán quy mô lớn.
Công Nghệ Pin Thế Hệ Mới
Hệ thống quản lý nhiệt độ nâng cao ATM đang được phát triển để hỗ trợ pin LFP và pin thể rắn thế hệ mới. Công nghệ này cho phép hoạt động ổn định ở nhiệt độ cao hơn và mật độ năng lượng lớn hơn.
Sạc siêu nhanh với công suất 80-150kW đòi hỏi mạch quản lý pin lithium có khả năng xử lý dòng điện cực lớn và quản lý nhiệt độ chính xác để đạt 80% dung lượng trong 20-30 phút mà không làm hỏng pin.
Tiêu Chuẩn Mới Và Tái Chế Pin
Tiêu chuẩn IEC 62619 và GB/T 19735 đang được áp dụng rộng rãi cho pin lithium-ion công nghiệp và ô tô. Các tiêu chuẩn này yêu cầu BMS có khả năng ghi nhận và báo cáo thông tin chi tiết về vòng đời pin.
Quy định của EU yêu cầu tái chế 90% khối lượng pin và triển khai Battery Passport để theo dõi toàn bộ vòng đời pin từ sản xuất đến tái chế. BMS tương lai sẽ tích hợp khả năng ghi nhận dữ liệu này.
Câu Hỏi Thường Gặp Và Kinh Nghiệm Thực Tế
Pin lithium có thể hoạt động mà không cần BMS được không?
Câu trả lời là tuyệt đối không nên vì rất nguy hiểm và dễ dẫn đến cháy nổ. Mạch quản lý pin lithium là thành phần bắt buộc cho bất kỳ hệ thống pin lithium nào muốn vận hành an toàn.
SOC và SOP trong pin lithium là gì?
SOC là viết tắt của Trạng Thái Sạc (State of Charge), biểu thị phần trăm dung lượng pin còn lại.
SOP là Trạng Thái Công Suất (State of Power), cho biết khả năng cung cấp công suất tối đa của pin tại thời điểm hiện tại dựa trên nhiệt độ và trạng thái pin.
Những lỗi thường gặp khi chọn BMS là gì?
Lỗi phổ biến bao gồm chọn sai thông số điện áp và dòng điện, hoặc mua sản phẩm giá rẻ kém chất lượng không có chứng chỉ an toàn. Điều này có thể dẫn đến hỏng pin hoặc nguy cơ cháy nổ.
Mẹo sử dụng pin lithium để tăng tuổi thọ?
Nên sạc pin ở nhiệt độ 20–25°C và giữ pin ở mức 80–90% thay vì 100% nếu không sử dụng ngay lập tức. Cách này giúp kéo dài tuổi thọ pin đáng kể.
Khi mua BMS cần kiểm tra những gì?
Hãy kiểm tra các chứng chỉ như CE, UL và test đầy đủ các chức năng bảo vệ như quá áp, quá dòng trước khi đưa vào sử dụng.
