Cấu tạo pin lithium bao gồm bốn thành phần chính: cực dương (cathode), cực âm (anode), chất điện phân và màng ngăn cách. Soner Việt Nam hướng dẫn chi tiết cấu trúc, nguyên lý hoạt động, các loại pin phổ biến, vai trò quan trọng của hệ thống quản lý pin, đặc tính kỹ thuật và cách bảo dưỡng để kéo dài tuổi thọ pin lithium tối ưu.
Pin Lithium Là Gì và Tầm Quan Trọng Trong Cuộc Sống Hiện Đại
Pin lithium-ion đã trở thành nguồn năng lượng không thể thiếu trong cuộc sống hiện đại. Từ điện thoại thông minh đến xe điện, từ hệ thống lưu trữ năng lượng mặt trời đến thiết bị y tế, cấu tạo pin lithium đặc biệt đã cách mạng hóa cách chúng ta sử dụng và lưu trữ năng lượng.
Định Nghĩa Pin Lithium-Ion và Lịch Sử Phát Triển Công Nghệ
Pin lithium-ion là loại pin sạc có thể hoạt động dựa trên sự di chuyển của các ion lithium giữa cực dương và cực âm. Khác với pin truyền thống, cấu tạo pin lithium không sử dụng kim loại lithium ở dạng thuần túy mà sử dụng các hợp chất lithium.
Lịch sử phát triển công nghệ pin lithium bắt đầu từ những năm 1970:
- 1991: Sony thương mại hóa pin lithium-ion đầu tiên
- 1980: John Goodenough tạo ra cathode LiCoO2 tăng điện áp lên 4V
- 1970: Stanley Whittingham phát triển pin lithium đầu tiên tại Exxon
- 1985: Akira Yoshino phù hợp anode carbon thay thế lithium kim loại
- 2019: Ba nhà khoa học này nhận giải Nobel Hóa học
Ứng Dụng Thực Tế của Pin Lithium Trong Các Lĩnh Vực Khác Nhau
Pin lithium hiện đại có ứng dụng rộng rãi với các thông số kỹ thuật đa dạng:
Thiết bị tiêu dùng:
- Laptop: 40-100 Wh, 11.1-14.8V
- Điện thoại di động: 3000-5000 mAh, 3.7V
- Tai nghe không dây: 50-200 mAh
Giao thông vận tải:
- Ôtô điện: 40-500 kWh, 400-800V
- Xe máy điện: 1-3 kWh, 48-72V
- Xe đạp điện: 300-700 Wh, 36-48V
Hệ thống năng lượng:
- Lưu trữ gia đình: 5-20 kWh
- Lưu trữ công nghiệp: 100-1000 MWh
Bốn Thành Phần Chính Cấu Tạo Pin Lithium và Vai Trò Của Chúng

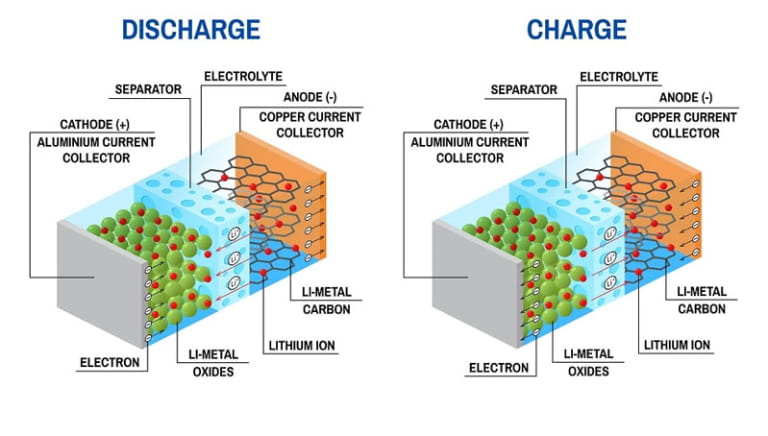

Hiểu rõ cấu tạo pin lithium giúp người dùng sử dụng hiệu quả và an toàn hơn. Mỗi thành phần đều có vai trò quan trọng trong việc tạo ra và duy trì dòng điện.
Cực Dương (Cathode) Thành Phần Phát Điện Năng Lượng
Cực dương là nơi xảy ra phản ứng oxy hóa, giải phóng electron khi pin xả. Các vật liệu cathode phổ biến trong cấu tạo pin lithium bao gồm:
Lithium Cobalt Oxide (LiCoO2):
- Ưu điểm: Điện áp cao, ổn định
- Năng lượng riêng: 150-200 Wh/kg
- Điện áp danh định: 3.7V
- Ứng dụng: Điện thoại, laptop
- Nhược điểm: Cobalt đắt, độ bền thấp
Lithium Iron Phosphate (LiFePO4):
- Tuổi thọ: 3000-5000 chu kỳ
- Điện áp danh định: 3.2V
- Năng lượng riêng: 120-160 Wh/kg
- Ứng dụng: Hệ thống lưu trữ, xe điện
Lithium Nickel Manganese Cobalt (NMC):
- Năng lượng riêng: 150-220 Wh/kg
- Điện áp danh định: 3.6-3.7V
- Cân bằng giữa hiệu suất, an toàn và chi phí

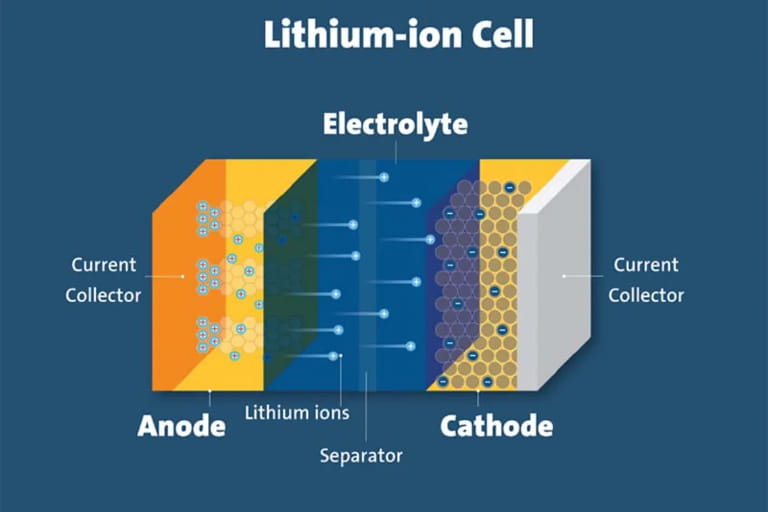

Cực Âm (Anode) Thành Phần Lưu Trữ Ion Lithium
Cực âm trong cấu tạo pin lithium thường được làm từ than chì (graphite) có cấu trúc tinh thể đặc biệt cho phép ion lithium chèn vào giữa các lớp carbon.
Đặc điểm than chì:
- Ưu điểm: Ổn định, chi phí thấp
- Điện áp so với Li+/Li: 0.1-0.2V
- Dung lượng lý thuyết: 372 mAh/g
- Cấu trúc: Lớp hexagon cho phép intercalation
- Nhược điểm: Dung lượng hạn chế
Quá trình hình thành SEI (Solid Electrolyte Interface):
- Ngăn chặn phân hủy thêm chất điện phân
- Lớp bảo vệ hình thành chu kỳ đầu tiên
- Ảnh hưởng đến tuổi thọ và hiệu suất pin
Chất Điện Phân (Electrolyte) Phương Tiện Dẫn Ion Lithium
Chất điện phân trong cấu tạo pin lithium có vai trò dẫn ion nhưng cách điện với electron, đảm bảo dòng ion chỉ di chuyển qua mạch nội bộ.
Thành phần chính:
- Dung môi hữu cơ: Ethylene Carbonate (EC), Dimethyl Carbonate (DMC)
- Muối lithium: LiPF6 (thông dụng nhất)
- Phụ gia: Các chất cải thiện hiệu suất và an toàn
Tiêu chí quan trọng:
- Nhiệt độ hoạt động -20°C đến 60°C
- Độ dẫn ion cao (>1 mS/cm)
- Cửa sổ điện hóa rộng (>4V)
- Không phản ứng với electrode
Màng Ngăn Cách (Separator) Công Tắc An Toàn và Bảo Vệ
Separator đóng vai trò quan trọng trong cấu tạo pin lithium, ngăn chặn chập mạch giữa hai cực nhưng vẫn cho phép ion lithium đi qua.
Vật liệu thường dùng:
- Polypropylene (PP): Độ bền cơ học cao
- Polyethylene (PE): Nhiệt độ shutdown 130°C
- Màng composite: Kết hợp PE/PP/ceramic
Cơ chế bảo vệ:
- Ngăn dendrite: Tránh kim loại lithium xuyên thủng
- Shutdown: Đóng lại khi quá nhiệt
- Độ bền cơ học: Chịu được ứng suất trong pin
Quá Trình Hoạt Động và Nguyên Lý Trao Đổi Ion Lithium

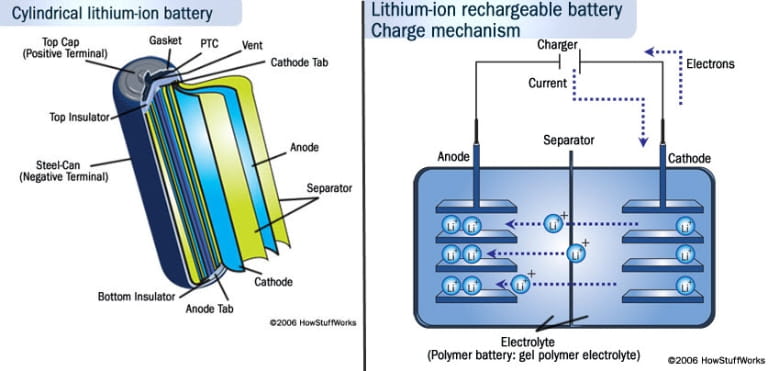

Nguyên lý hoạt động của cấu tạo pin lithium dựa trên sự di chuyển thuận nghịch của ion lithium giữa hai cực trong quá trình sạc và xả.
Quá Trình Sạc Pin Ion Lithium Di Chuyển Từ Cathode Sang Anode
Khi sạc pin, nguồn điện bên ngoài cung cấp năng lượng để đảo ngược phản ứng tự nhiên:
Tại cực dương (cathode):
- Ion lithium rời khỏi cấu trúc tinh thể
- LiCoO2 → Li1-xCoO2 + xLi+ + xe-
- Electron di chuyển qua mạch ngoài
Tại cực âm (anode):
- Ion lithium chèn vào lớp than chì
- C6 + xLi+ + xe→ LixC6
- Năng lượng được lưu trữ dạng hóa học
Qua chất điện phân:
- Electron đi ngược chiều qua mạch ngoài
- Ion lithium di chuyển từ cathode sang anode
- Quá trình kết thúc khi đạt điện áp cắt (4.2V cho LiCoO2)
Quá Trình Xả Pin Ion Lithium Trở Về Cathode Tạo Điện
Trong quá trình xả, năng lượng hóa học được chuyển đổi thành điện năng:
Phản ứng tự nhiên:
- Electron tạo dòng điện qua mạch ngoài
- Ion lithium tự động di chuyển từ anode về cathode
- Cung cấp năng lượng cho thiết bị
Các giai đoạn xả:
- Giai đoạn 2 (3.7-3.0V): Điện áp ổn định
- Giai đoạn 1 (4.2-3.7V): Điện áp giảm nhanh
- Giai đoạn 3 (3.0-2.5V): Điện áp giảm mạnh
Chu Kỳ Sạc-Xả Lặp Lại và Tác Động Tới Tuổi Thọ Pin
Mỗi chu kỳ sạc-xả tạo ra stress cơ học và hóa học cho vật liệu trong cấu tạo pin lithium:
Nguyên nhân suy giảm:
- Tăng trưởng lớp SEI
- Thay đổi thể tích electrode (10-15%)
- Phân hủy chất điện phân
- Mất hoạt tính vật liệu
Tốc độ suy giảm điển hình:
- Pin ô tô: 0.1-0.3% mỗi chu kỳ
- Pin điện thoại: 0.2-0.5% mỗi chu kỳ
- Pin LiFePO4: 0.05-0.1% mỗi chu kỳ
Các Loại Pin Lithium và Đặc Tính So Sánh Chi Tiết
Cấu tạo pin lithium có nhiều biến thể tùy theo vật liệu cathode sử dụng, mỗi loại có ưu nhược điểm riêng phù hợp cho các ứng dụng khác nhau.
Lithium Cobalt Oxide (LiCoO2) Tiên Phong và Phổ Biến
LiCoO2 là vật liệu cathode đầu tiên được thương mại hóa và vẫn chiếm thị phần lớn trong thiết bị tiêu dùng.
Ưu điểm:
- Công nghệ trưởng thành, ổn định
- Điện áp cao nhất: 3.7V danh định, 4.2V tối đa
- Năng lượng riêng: 150-200 Wh/kg
- Hiệu suất sạc-xả cao >95%
Nhược điểm:
- Cobalt khan hiếm, giá cao (>50.000 USD/tấn)
- An toàn thấp, dễ cháy ở nhiệt độ cao
- Tuổi thọ hạn chế: 500-1000 chu kỳ
- Không thân thiện môi trường
Lithium Iron Phosphate (LiFePO4) An Toàn Tuyệt Đối
LiFePO4 được đánh giá cao về mặt an toàn và tuổi thọ, đặc biệt phù hợp cho ứng dụng lâu dài.
Ưu điểm vượt trội:
- An toàn cao nhất: Không cháy nổ đến 500°C
- Tuổi thọ xuất sắc: 3000-5000 chu kỳ
- Thân thiện môi trường: Không chứa kim loại độc
- Giá thành hợp lý: Iron và phosphate rẻ
Hạn chế:
- Năng lượng riêng thấp: 120-160 Wh/kg
- Điện áp thấp: 3.2V so với 3.7V của LiCoO2
- Khả năng hoạt động kém ở nhiệt độ thấp
Lithium Nickel Manganese Cobalt (NMC) Cân Bằng Hiệu Suất
NMC là giải pháp cân bằng giữa hiệu suất, an toàn và chi phí, đang được sử dụng rộng rãi trong xe điện.
Các phiên bản phổ biến:
- NCM111: Ni:Mn:Co = 1:1:1
- NCM622: Ni:Mn:Co = 6:2:2
- NCM811: Ni:Mn:Co = 8:1:1
So sánh các phiên bản:
| Phiên bản | Năng lượng (Wh/kg) | Tuổi thọ (chu kỳ) | An toàn | Chi phí |
|---|---|---|---|---|
| NCM111 | 160–170 | 2000–3000 | Cao | Cao |
| NCM622 | 170–200 | 1500–2000 | Trung | Trung |
| NCM811 | 200–250 | 1000–1500 | Thấp | Thấp |
Hệ Thống Quản Lý Pin (BMS) Trái Tim Của Pin Lithium

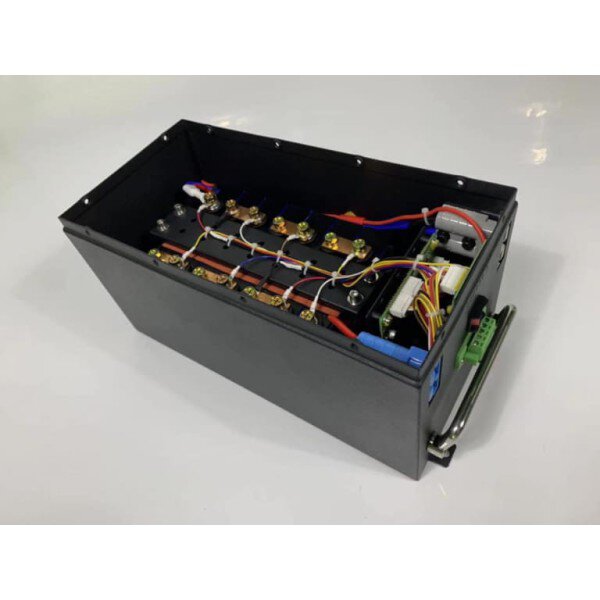

BMS là thành phần không thể thiếu trong cấu tạo pin lithium hiện đại, đảm bảo vận hành an toàn và tối ưu hiệu suất.
BMS Là Gì và Tại Sao Không Thể Thiếu
Hệ thống quản lý pin (BMS) là mạch điện tử thông minh giám sát và điều khiển mọi hoạt động của pin lithium.
Chức năng chính của BMS:
- Giám sát điện áp từng cell: Đảm bảo không vượt quá 4.2V
- Kiểm soát dòng sạc-xả: Ngăn quá dòng làm hỏng pin
- Theo dõi nhiệt độ: Cắt nguồn khi quá 60°C
- Cân bằng cell: Đảm bảo các cell có điện áp đồng đều
- Tính toán SOC: Hiển thị % pin còn lại chính xác
Các Chức Năng Chính của BMS
Bảo vệ quá điện áp (OVP Over Voltage Protection):
- Ngắt sạc khi cell đạt 4.2V (LiCoO2) hoặc 3.6V (LiFePO4)
- Tránh phân hủy chất điện phân và nguy hiểm cháy nổ
- Độ chính xác: ±0.025V
Bảo vệ quá dòng (OCP Over Current Protection):
- Ngắt khi dòng sạc vượt quá 2C (ví dụ: 20A cho pin 10Ah)
- Ngắt khi dòng xả vượt quá 5C
- Thời gian phản hồi: <1ms
Bảo vệ quá nhiệt (OTP Over Temperature Protection):
- Ngắt sạc khi nhiệt độ >45°C
- Ngắt xả khi nhiệt độ >60°C
- Cho phép hoạt động trở lại khi nhiệt độ về bình thường
Cân Bằng Điện Áp Cell và Tính Toán SOC
Passive balancing:
- Xả năng lượng thừa qua điện trở
- Chi phí thấp, hiệu quả hạn chế
- Phù hợp pin dung lượng nhỏ
Active balancing:
- Chuyển năng lượng giữa các cell
- Hiệu quả cao, phức tạp, đắt
- Sử dụng cho pin lớn, yêu cầu cao
Thuật toán tính SOC:
- Coulomb counting: Tích phân dòng điện theo thời gian
- Voltage-based: Dựa vào điện áp nghỉ
- Machine learning: Kết hợp nhiều tham số
Cấu tạo pin lithium với BMS hiện đại có thể đạt độ chính xác SOC >95%, tuổi thọ tăng 20-30% so với pin không có BMS. Soner Việt Nam khuyến cáo khách hàng chỉ sử dụng pin có BMS chất lượng để đảm bảo an toàn và hiệu suất tối ưu.
Kết luận
Thông qua việc hiểu rõ cấu tạo pin lithium từ các thành phần cơ bản đến hệ thống quản lý phức tạp, người dùng có thể lựa chọn và sử dụng pin một cách hiệu quả nhất. Công nghệ pin lithium tiếp tục phát triển, hứa hẹn mang lại những giải pháp năng lượng tốt hơn cho tương lai.
